BGP - ATRIBUTO AS-PATH

Mostremos un ejemplo del uso de los atributos AS-Path y Weight.

Con el uso de dichso atributos especificaremos que enrutaremos el tráfico proveniente del equipo a los servidores DNS por el Mikrotik B y si se diera el caso de que hubiese un problema pues entonces por el Mikrotik C.

Para ello en el Mikrotik A vamos a Routing -> Filters -> Rule y añadiremos el siguiente filtro:










En dicho filtro especificamos que si recibimos información de enrutamiento de un peer BGP donde en el atributo AS-Path se encuentre el ASN 2, le estableceremos el atributo Weight en 10.

Si por el contrario se encontrase el ASN 3 entonces el atributo Weight lo establecemos a 9.






Con el filtro creado vamos a BGP -> Connection y en las conexiones en Filter -> Input Filter seleccionamos dicho filtro creado:
















Haremos lo mismo en el Mikrotik D.

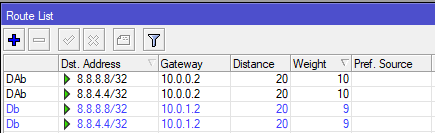

Una vez hecho si echamos un vistazo a la tabla de rutas en el Mikrotik A veremos lo siguiente:





Si le damos clic a la rutas activas y vamos a BGP podremos ver el atributo Weight a 10:













Como vemos, las rutas que no se encuentran activas tiene Weight a 9.

Si hacemos un tracert del equipo a la 8.8.8.8:







Vemos como el tráfico se enruta por el Mikrotik B.

Si apagamos dicho Mikrotik:






Vemos que ahora el tráfico se enruta por el Mikrotik C.

Si miramos la tabla de rutas, ahora las rutas activas son las que tienen el atributo Weight a 9:
