CONTROL DEL ANCHO DE BANDA - QUEUE

1. INTRODUCCIÓN.
2. QUEUE SIMPLE.
3. QUEUE TREE.


1. INTRODUCCIÓN.

Las queues, colas, se usan para limitar y priorizar el tráfico de red. Con ellas podemos:

- Limitar el ancho de banda para ciertas direcciones IP.
- Priorizar algunos paquetes sobre otros.
- Aplicar diferentes límites en función del tiempo.

En RouterOS hay dos formas diferentes de configurar colas:

Queue simple: Forma sencilla de limitar ancho de banda para direcciones IP y/o subredes específicas.

Queue tree: Forma más avanzada para limitar el ancho de banda. Requiere del uso de Firewall Mangle para el marcado de paquete.


2. QUEUE SIMPLE.

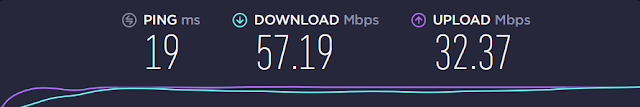

Para usar queue simple es muy sencillo. Primero comprobamos el ancho de banda que dispone nuestro equipo por ejemplo mediante SPEEDTEST:

Una vez conocido nuestro ancho de banda actual, accedemos al Mikrotk y nos iremos a Queues→Simple Queue→+:

Indicamos lo siguiente:

- Name: Nombre que tendra nuestra queue simple.
- Target: Dirección IP del equipo que estará limitado por la cola.
- Max Limit: Aqui limitaremos el ancho de banda del equipo, tanto para la descarga como la carga.

Le damos a Apply y OK.

Ya tendriamos nuestra queue simple creada:

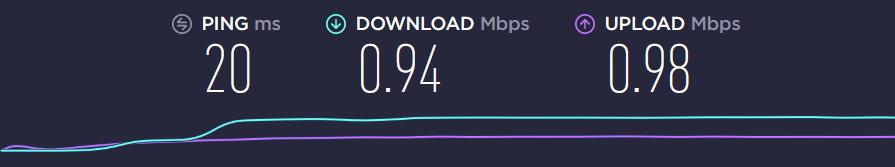

Si nos vamos de nuevo a SPEEDTEST para comprobar nuestro ancho de banda veremos que se ha limitado a 1 MB para descargar y carga:

3. QUEUE TREE.

Para demostrar el uso de queue tree vamos a limitar el tráfico a Youtube. Para ello primero debemos marcar la conexión a Youtube y luego dichos paquetes.

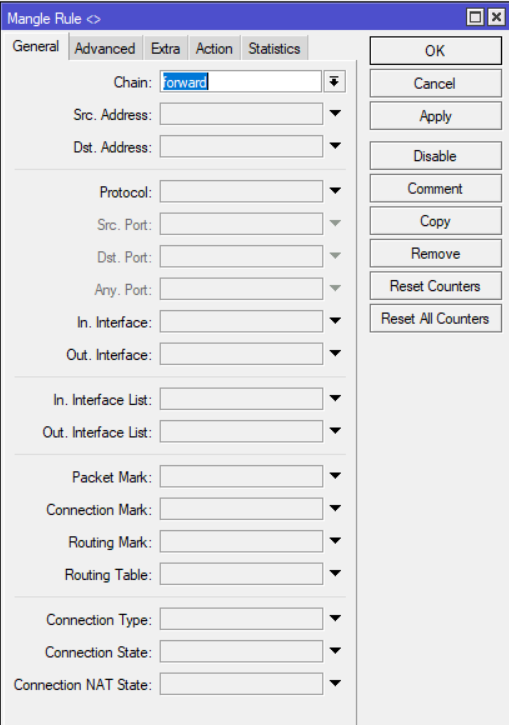

Nos iremos a IP→Firewall→Mangle→+:

Indicamos el Chain que sera forward.

Indicamos el Layer 7 Protocol para marcar la conexión a Youtube. (En este blog se puede ver como se crear un Layer 7 Protocol).

Indicamos lo siguiente:

- Action: Seleccionamos mark connection.
- New Connection Mark: Establecemos un nombre para marcar dicha conexión.

Con esto ya tendriamos marcada la conexión. Ahora falta marcar todos los paquetes de esa conexión:

Indicamos el Chain, que ser forward, y en Connection Mark seleccionamos el marcado de conexion que creamos anteriormente.

Indicamos lo siguiente:

- Action: Seleccionamos mark packet.
- New Packet Mark: Establecemos un nombre para dicho marcado.

 Y listo, con esto se marcaria la conexión a Youtube y tambien los paquetes de dicha conexion.

Es recomendable marcar el resto de las conexions, para ello realizamos lo siguiente:

Ahora nos vamos a Queues→Queue Tree→+:

Indicamos lo siguiente:

- Name: Nombre de nuestra cola.
- Packet Marks: Indicamos el marcado de paquetes que hemos creado anteriormente.
- Max Limit: Aqui limitamos el ancho de banda para la descargar y carga.

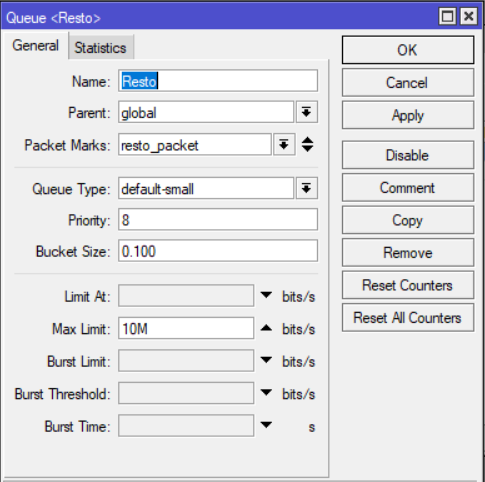

Hacemos lo mismo para el resto del tráfico:

Y con esto tendriamos limitado el tráfico a Youtube.
